しきい値電流 0.5A レーザー ダイオード チップ レーザー印刷スロープ 効率 1.0W/A

しきい値電流 0.5A レーザー ダイオード チップ レーザー印刷スロープ 効率 1.0W/A
しきい値電流 0.5A レーザー ダイオード チップ レーザー印刷スロープ 効率 1.0W/A

大画像 :  しきい値電流 0.5A レーザー ダイオード チップ レーザー印刷スロープ 効率 1.0W/A

商品の詳細:
起源の場所: 蘇州中国
ブランド名: GaNova
お支払配送条件:
パッケージの詳細: クラス10000のクリーンルーム環境での真空パック、25枚入りカセットまたは枚葉容器。
支払条件: T/T

しきい値電流 0.5A レーザー ダイオード チップ レーザー印刷スロープ 効率 1.0W/A

説明
パッケージのタイプ: 表面実装、標準パッケージ タイプ: 半導体レーザー
適用: レーザー印刷 実用温度: 15~55℃
波長: 915nm 出力電力: 10
スロープ効率: 1.0W/A エミッターサイズ: 94μm
ハイライト:

0.5A レーザー ダイオード チップ、サブマウント上の 915nm チップ、レーザー ダイオード チップ 1.0W/A

,

915nm chip on submount

,

Laser Diode Chip 1.0W/A

しきい値電流 0.5A レーザー ダイオード チップ レーザー印刷スロープ 効率 1.0W/A

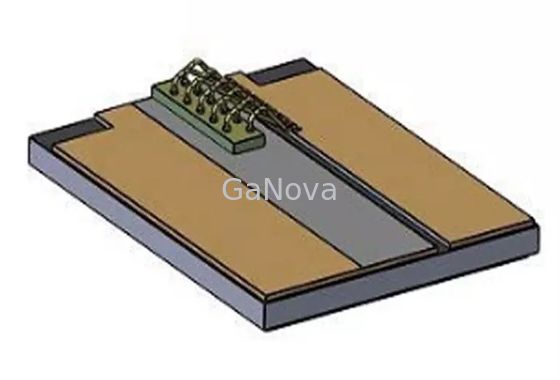

サブマウント設計の 915nm 10W COS ダイオード レーザー チップ



光源は、Si 基板上に直接フリップチップ ボンディングによって統合されているため、高温での動作が可能です。また、Si 導波路への効率的な結合のためにスポット サイズ コンバーターが使用されています。InGaAs/InP 金属-半導体-金属 (MSM) 構造は、ウェーハ ボンディング技術を使用して統合され、光検出に使用され、高い応答性が実証されています。



オプティカル
中心波長
915nm
出力電力
10W
スペクトル幅 FWHM
≤6nm
スロープ効率
1.0W/A
高速軸発散
60度
遅軸発散
11度
偏波モード
エミッターサイズ
94um
電気
しきい電流
0.5A
動作電流
12A
動作電圧
1.65V
電力変換効率
58%
熱の
動作温度
15~55℃
保管温度
-30~70℃
波長温度係数
0.3nm/℃
描く
