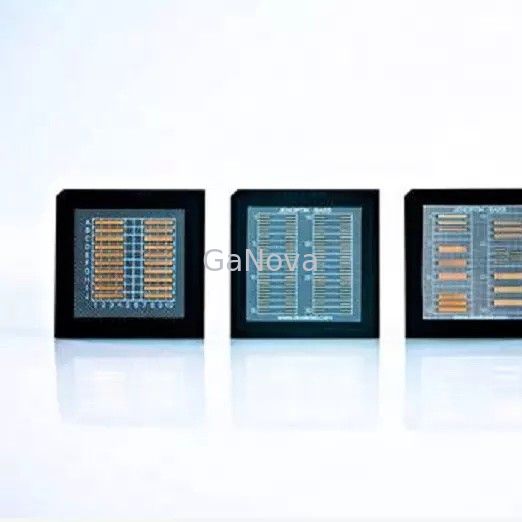

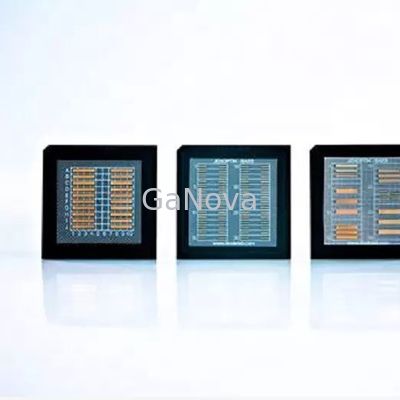

面実装標準パッケージ レーザーダイオードチップ 1.0W/A

面実装標準パッケージ レーザーダイオードチップ 1.0W/A
面実装標準パッケージ レーザーダイオードチップ 1.0W/A

大画像 :  面実装標準パッケージ レーザーダイオードチップ 1.0W/A

商品の詳細:
起源の場所: 蘇州中国
ブランド名: GaNova
お支払配送条件:
パッケージの詳細: クラス10000のクリーンルーム環境での真空パック、25枚入りカセットまたは枚葉容器。
支払条件: T/T

面実装標準パッケージ レーザーダイオードチップ 1.0W/A

説明
タイプ: 半導体レーザー 適用: レーザー印刷
実用温度: 15~55℃ 出力電力: 10
スロープ効率: 1.0W/A エミッターサイズ: 94μm
しきい電流: 0.5A 電力変換効率: 58%
ハイライト:

表面実装レーザー ダイオード チップ、GaN レーザー チップ、レーザー印刷レーザー ダイオード チップ

,

GaN laser chip

,

Laser Printing Laser Diode Chip

表面実装標準パッケージ レーザー ダイオード チップ 15-55℃ 1.0W/A

サブマウント設計の 915nm 10W COS ダイオード レーザー チップ





AuSn ボンディングと P ダウン パッケージを採用したチップ オン サブマウント COS レーザー ダイオードは、高い信頼性、安定した出力電力、高出力、高効率、長寿命、および高い互換性という複数の利点を備えており、市場で広く適用されています。このチップ オン サブマウント レーザーダイオード パッケージは、ヒートシンクに正しくはんだ付けする必要があります。





オプティカル
中心波長
915nm
出力電力
10W
スペクトル幅 FWHM
≤6nm
スロープ効率
1.0W/A
高速軸発散
60度
遅軸発散
11度
偏波モード
エミッターサイズ
94um
電気
しきい電流
0.5A
動作電流
12A
動作電圧
1.65V
電力変換効率
58%
熱の
動作温度
15~55℃
保管温度
-30~70℃
波長温度係数
0.3nm/℃
描く

面実装標準パッケージ レーザーダイオードチップ 1.0W/A 0



よくある質問

Q1: どの支払い方法をサポートしていますか?
あなたの選択のための T/T およびウェスタン・ユニオン

Q2: どのくらいの期間パッケージを受け取ることができますか?
通常 1-2 週間 FedEx、DHL Express、UPS、TNT



Q3: リードタイムは?
標準品はすべて在庫があります。速達便で3~4営業日以内に発送されます。カスタマイズされたスタックには 15 営業日かかります。

Q4: あなたは商社ですか、それともメーカーですか?
私たちは11年以上の経験を持つメーカーであり、すべての顧客に技術的なソリューションを提供しています.

Q5: あなたの品質を保証できますか?
もちろん、私たちは中国で最も評判の高いメーカーの1つです。私たちにとって品質は最も重要なことであり、私たちは評判を高く評価しています。最高の品質は常に私たちの原則です。
