レーザー印刷レーザー ダイオード半導体チップ 1.0W/A エミッター サイズ 94μm 波長 915nm

認証
中国 Shanghai GaNova Electronic Information Co., Ltd. 認証
オンラインです

レーザー印刷レーザー ダイオード半導体チップ 1.0W/A エミッター サイズ 94μm 波長 915nm

レーザー印刷レーザー ダイオード半導体チップ 1.0W/A エミッター サイズ 94μm 波長 915nm
レーザー印刷レーザー ダイオード半導体チップ 1.0W/A エミッター サイズ 94μm 波長 915nm

大画像 :  レーザー印刷レーザー ダイオード半導体チップ 1.0W/A エミッター サイズ 94μm 波長 915nm

商品の詳細:
起源の場所: 蘇州中国
ブランド名: GaNova
お支払配送条件:
パッケージの詳細: クラス10000のクリーンルーム環境での真空パック、25枚入りカセットまたは枚葉容器。
支払条件: T/T

レーザー印刷レーザー ダイオード半導体チップ 1.0W/A エミッター サイズ 94μm 波長 915nm

説明
タイプ: 半導体レーザー 適用: レーザー印刷
パッケージのタイプ: 表面実装、標準パッケージ 実用温度: 15~55℃
波長: 915nm 出力電力: 10
スロープ効率: 1.0W/A しきい電流: 0.5A
ハイライト:

レーザー印刷半導体チップ、94um 半導体ダイオード レーザー チップ、レーザー ダイオード半導体チップ

,

94um semiconductor diode laser chip

,

Laser diode semiconductor chip

レーザー印刷レーザー ダイオード チップ 1.0W/A エミッター サイズ 94μm 波長 915nm

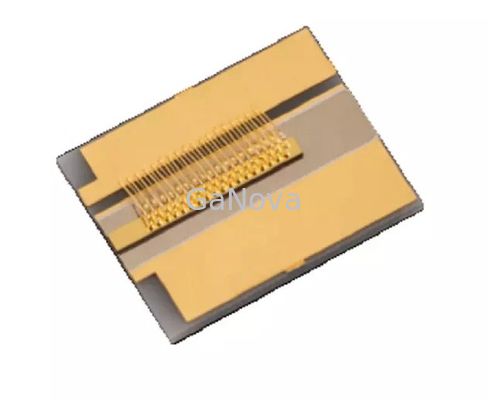

サブマウント設計の 915nm 10W COS ダイオード レーザー チップ




高い信頼性、安定した出力電力、高出力、高効率、長寿命、高い互換性などの複数の利点を持つ AuSn ボンディングと P ダウン パッケージを採用したチップ オン サブマウント COS レーザー ダイオードは、市場で広く適用されています。このチップ オン サブマウント レーザー ダイオードパッケージは、ヒートシンクに正しくはんだ付けする必要があります。



オプティカル
中心波長
915nm
出力電力
10W
スペクトル幅 FWHM
≤6nm
スロープ効率
1.0W/A
高速軸発散
60度
遅軸発散
11度
偏波モード
エミッターサイズ
94um
電気
しきい電流
0.5A
動作電流
12A
動作電圧
1.65V
電力変換効率
58%
熱の
動作温度
15~55℃
保管温度
-30~70℃
波長温度係数
0.3nm/℃
描く

レーザー印刷レーザー ダイオード半導体チップ 1.0W/A エミッター サイズ 94μm 波長 915nm 0



よくある質問

Q1: どの支払い方法をサポートしていますか?
あなたの選択のための T/T およびウェスタン・ユニオン

Q2: どのくらいの期間パッケージを受け取ることができますか?
通常 1-2 週間 FedEx、DHL Express、UPS、TNT



Q3: リードタイムは?
標準品はすべて在庫があります。速達便で3~4営業日以内に発送されます。カスタマイズされたスタックには 15 営業日かかります。

Q4: あなたは商社ですか、それともメーカーですか?
私たちは11年以上の経験を持つメーカーであり、すべての顧客に技術的なソリューションを提供しています.

Q5: あなたの品質を保証できますか?
もちろん、私たちは中国で最も評判の高いメーカーの1つです。私たちにとって品質は最も重要なことであり、私たちは評判を高く評価しています。最高の品質は常に私たちの原則です。
