サブマウント設計の 915nm 10W COS ダイオード レーザー チップ

認証
中国 Shanghai GaNova Electronic Information Co., Ltd. 認証
オンラインです

サブマウント設計の 915nm 10W COS ダイオード レーザー チップ

サブマウント設計の 915nm 10W COS ダイオード レーザー チップ
サブマウント設計の 915nm 10W COS ダイオード レーザー チップ

大画像 :  サブマウント設計の 915nm 10W COS ダイオード レーザー チップ

商品の詳細:
起源の場所: 蘇州中国
ブランド名: GaNova
お支払配送条件:
パッケージの詳細: クラス10000のクリーンルーム環境での真空パック、25枚入りカセットまたは枚葉容器。
支払条件: T/T

サブマウント設計の 915nm 10W COS ダイオード レーザー チップ

説明
タイプ: 半導体レーザー 適用: レーザー印刷
パッケージのタイプ: 表面実装、標準パッケージ 実用温度: 15~55℃
波長: 915nm 出力電力: 10
スロープ効率: 1.0W/A エミッターサイズ: 94μm
しきい電流: 0.5A 電力変換効率: 58%
ハイライト:

COS ダイオード レーザー チップ、青色レーザー ダイオード チップ、サブマウントのダイオード レーザー チップ

,

blue laser diode chip

,

Diode Laser Chip On Submount

サブマウント設計の 915nm 10W COS ダイオード レーザー チップ



近年、オンチップ光相互接続に必要なさまざまなタイプのシリコンベースの光コンポーネントに関する広範な研究が行われてきました。このようなコンポーネントには、導波路、光源、光検出器、および変調器が含まれています。

電気的に励起されるシリコンベースの発光体を実現することは困難であるため、材料の直接統合は、効率的なオンチップ光源を実現する有力な候補です。



オプティカル
中心波長
915nm
出力電力
10W
スペクトル幅 FWHM
≤6nm
スロープ効率
1.0W/A
高速軸発散
60度
遅軸発散
11度
偏波モード
エミッターサイズ
94um
電気
しきい電流
0.5A
動作電流
12A
動作電圧
1.65V
電力変換効率
58%
熱の
動作温度
15~55℃
保管温度
-30~70℃
波長温度係数
0.3nm/℃
描く

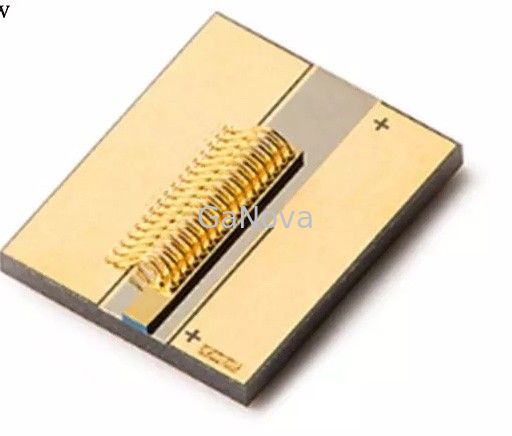

サブマウント設計の 915nm 10W COS ダイオード レーザー チップ 0



よくある質問

Q1: どの支払い方法をサポートしていますか?
あなたの選択のための T/T およびウェスタン・ユニオン

Q2: どのくらいの期間パッケージを受け取ることができますか?
通常 1-2 週間 FedEx、DHL Express、UPS、TNT



Q3: リードタイムは?
標準品はすべて在庫があります。速達便で3~4営業日以内に発送されます。カスタマイズされたスタックには 15 営業日かかります。

Q4: あなたは商社ですか、それともメーカーですか?
私たちは11年以上の経験を持つメーカーであり、すべての顧客に技術的なソリューションを提供しています.

Q5: あなたの品質を保証できますか?
もちろん、私たちは中国で最も評判の高いメーカーの1つです。私たちにとって品質は最も重要なことであり、私たちは評判を高く評価しています。最高の品質は常に私たちの原則です。
