915nm半導体レーザーの破片の印刷表面の台紙の標準パッケージ

915nm半導体レーザーの破片の印刷表面の台紙の標準パッケージ
915nm半導体レーザーの破片の印刷表面の台紙の標準パッケージ

大画像 :  915nm半導体レーザーの破片の印刷表面の台紙の標準パッケージ

商品の詳細:
起源の場所: 蘇州中国
ブランド名: GaNova
お支払配送条件:

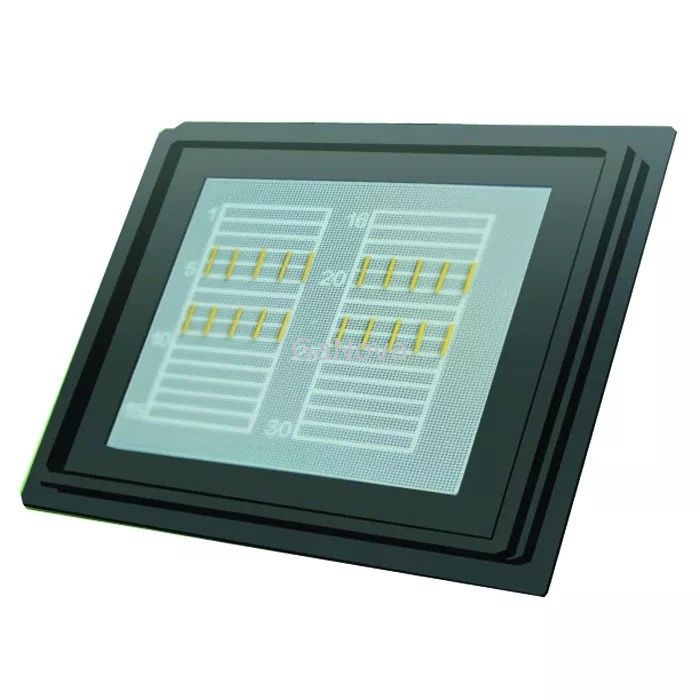

パッケージの詳細: クラス10000のクリーンルーム環境での真空パック、25枚入りカセットまたは枚葉容器。
支払条件: T/T

915nm半導体レーザーの破片の印刷表面の台紙の標準パッケージ

説明
パッケージのタイプ: 表面実装、標準パッケージ 実用温度: 15~55℃
波長: 915nm 出力電力: 10
スロープ効率: 1.0W/A エミッターサイズ: 94μm
しきい電流: 0.5A 電力変換効率: 58%
ハイライト:

915nm半導体レーザーの破片

,

submountの半導体レーザーの破片

,

半導体レーザーの破片94um

半導体レーザーの破片の印刷表面の台紙の標準パッケージ915nm

Submountの設計の915nm 10W COSのダイオード レーザーの破片

主要出願は医学、レーザーの照明、自由空間の光通信である。

私達の破片の変換効率は60%に達し寿命は10000時間以上である場合もある。

さらに、破片はまた新しいエピタキシアル構造の設計および物質的なエピタクシーを採用する、

進められた非ポンプ窓の設計および準備の技術、

そしてストリップの幅の一貫性を制御するために自己一直線に並べられた加工技術と結合される乾湿両方のエッチング

またレーザーの破片のコストを削減するために特に製造の収穫を増加するため。

光学
中心の波長
915nm
出力電力
10W
分光幅FWHM
≤6nm
斜面の効率
1.0W/A
速い軸線の発散
60Deg
遅い軸線の発散
11Deg
分極モード
TE
エミッターのサイズ
94um
電気
境界の流れ
0.5A
動作電流
12A
作動の電圧
1.65V
力の変換効率
58%
上昇温暖気流
実用温度
15-55℃
保管温度
-30-70℃
波長の臨時雇用者。係数
0.3nm/℃
デッサン

915nm半導体レーザーの破片の印刷表面の台紙の標準パッケージ 0

FAQ

Q1:どんな支払方法を支えるか。
あなたの選択のためのT/Tそしてウェスタン・ユニオン、

Q2:どの位私はパッケージを受け取ってもいいか。
普通1-2週Federal Express、UPS明白な、DHL TNT

Q3:調達期間は何であるか。
標準的なプロダクトは在庫のすべてある。3~4仕事日以内に明白によって出荷。カスタマイズされた積み重ねは15仕事日を必要とする。

Q4:あなた商事会社または製造業者はであるか。
私達は11年間以上の経験の製造業者で、またすべての顧客に技術的な解決を提供する。

Q5:あなたの質を保証できるか。
当然、私達は中国の上の評判が高い製造業者の1才である。私達のための質は私達の評判に重要な事柄、私達置いた高い値をである。最もよい質はいつも私達の主義である。
