商品の詳細:
|
| タイプ: | 半導体レーザー | 適用: | レーザー印刷 |
|---|---|---|---|
| パッケージのタイプ: | 表面実装、標準パッケージ | 実用温度: | 15～55℃ |
| 波長: | 915nm | 出力電力: | 10 |
| スロープ効率: | 1.0W/A | エミッターサイズ: | 94μm |
| しきい電流: | 0.5A | 電力変換効率: | 58% |
| ハイライト: | 0.5A半導体レーザーは欠ける,submountの半導体レーザーの915nm破片,10W半導体レーザーは欠ける |
||
0.5A半導体レーザーの破片のレーザープリンターによる印刷の波長915nmの表面の台紙の標準パッケージ

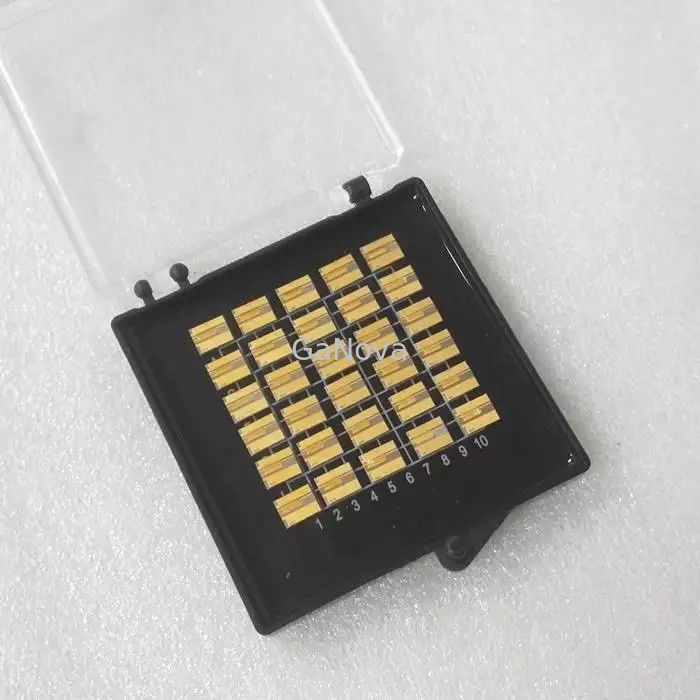

Submountの設計の915nm 10W COSのダイオード レーザーの破片
材料はウエファーの結合の技術によって統合され、大きい吸収のゲルマニウムに1.3そして1.5のμmの波長およびよい水晶質に帰因する相対的で低い暗電流で優秀な特徴を、持つことができる。これはローパワー操作および小さい装置サイズを可能にする。このペーパーでは、オン破片の光源およびフォトディテクターはSiの導波管によって統合され、オン破片光学伝達リンクはこれらの部品の結合によって示される。
|
光学
|
|
|
中心の波長
|
915nm
|
|
出力電力
|
10W
|
|
分光幅FWHM
|
≤6nm
|
|
斜面の効率
|
1.0W/A
|
|
速い軸線の発散
|
60Deg
|
|
遅い軸線の発散
|
11Deg
|
|
分極モード
|
TE
|
|
エミッターのサイズ
|
94um
|
|
電気
|
|
|
境界の流れ
|
0.5A
|
|
動作電流
|
12A
|
|
作動の電圧
|
1.65V
|
|
力の変換効率
|
58%
|
|
上昇温暖気流
|
|
|
実用温度
|
15-55℃
|
|
保管温度
|
-30-70℃
|
|
波長の臨時雇用者。係数
|
0.3nm/℃
|
