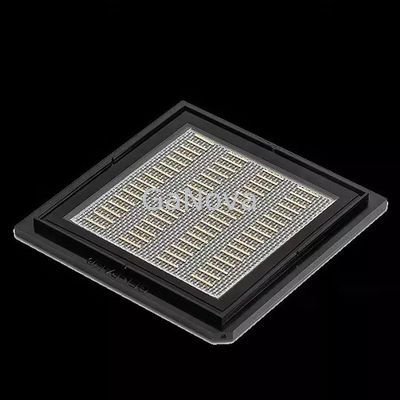

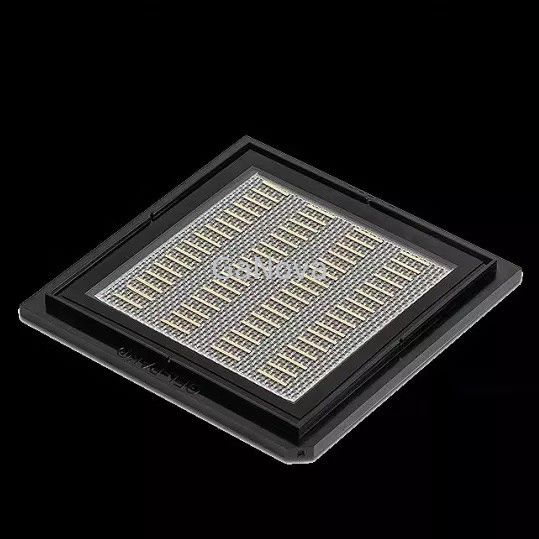

レーザープリンターによる印刷のダイオードの破片の実用温度15から55の程度出力電力10W

レーザープリンターによる印刷のダイオードの破片の実用温度15から55の程度出力電力10W
レーザープリンターによる印刷のダイオードの破片の実用温度15から55の程度出力電力10W

大画像 :  レーザープリンターによる印刷のダイオードの破片の実用温度15から55の程度出力電力10W

商品の詳細:
起源の場所: 蘇州中国
ブランド名: GaNova
お支払配送条件:
パッケージの詳細: クラス10000のクリーンルーム環境での真空パック、25枚入りカセットまたは枚葉容器。
支払条件: T/T

レーザープリンターによる印刷のダイオードの破片の実用温度15から55の程度出力電力10W

説明
タイプ: 半導体レーザー 適用: レーザー印刷
パッケージのタイプ: 表面実装、標準パッケージ 実用温度: 15~55℃
波長: 915nm 出力電力: 10
スロープ効率: 1.0W/A エミッターサイズ: 94μm
しきい電流: 0.5A 電力変換効率: 58%
ハイライト:

レーザープリンターによる印刷のダイオードの破片

,

10w半導体レーザーの破片

,

ダイオードの破片10W

レーザープリンターによる印刷の半導体レーザーの破片の実用温度15-55℃出力電力10W

Submountの設計の915nm 10W COSのダイオード レーザーの破片

大規模の統合(Si LSI)が電気の帯域幅の限定からの主要な挑戦に直面した高性能のケイ素の最近の進歩は遅れに信号を送ること当然を相互に連結しまた電気の大きい密度による暖房から相互に連結する。

潜在的解決能力の光学これらの問題を克服することはかなりの興味LSI回路内のルーティング情報の効率的な方法に最終的に導くことができる非常に大きい帯域幅を特色にするのでである相互に連結する。

光学
中心の波長
915nm
出力電力
10W
分光幅FWHM
≤6nm
斜面の効率
1.0W/A
速い軸線の発散
60Deg
遅い軸線の発散
11Deg
分極モード
TE
エミッターのサイズ
94um
電気
境界の流れ
0.5A
動作電流
12A
作動の電圧
1.65V
力の変換効率
58%
上昇温暖気流
実用温度
15-55℃
保管温度
-30-70℃
波長の臨時雇用者。係数
0.3nm/℃
デッサン

レーザープリンターによる印刷のダイオードの破片の実用温度15から55の程度出力電力10W 0

FAQ

Q1:どんな支払方法を支えるか。
あなたの選択のためのT/Tそしてウェスタン・ユニオン、

Q2:どの位私はパッケージを受け取ってもいいか。
普通1-2週Federal Express、UPS明白な、DHL TNT

Q3:調達期間は何であるか。
標準的なプロダクトは在庫のすべてある。3~4仕事日以内に明白によって出荷。カスタマイズされた積み重ねは15仕事日を必要とする。

Q4:あなた商事会社または製造業者はであるか。
私達は11年間以上の経験の製造業者で、またすべての顧客に技術的な解決を提供する。

Q5:あなたの質を保証できるか。
当然、私達は中国の上の評判が高い製造業者の1才である。私達のための質は私達の評判に重要な事柄、私達置いた高い値をである。最もよい質はいつも私達の主義である。
