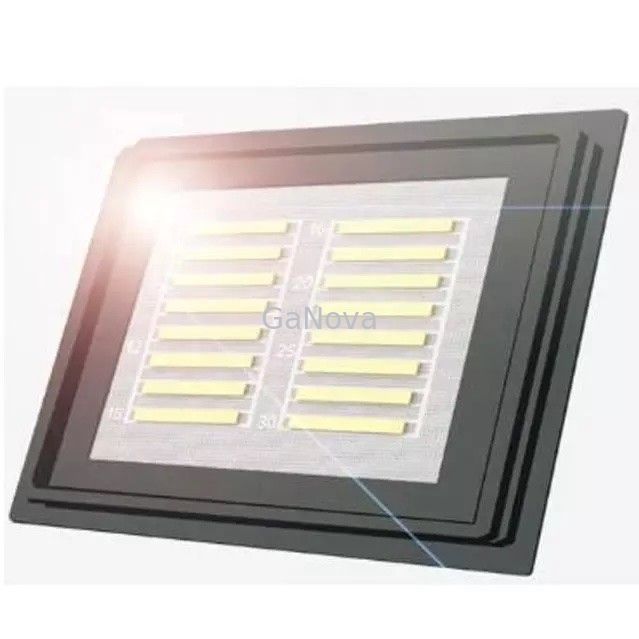

しきい値電流 0.5A レーザー ダイオード チップ電力変換効率 58%

認証
中国 Shanghai GaNova Electronic Information Co., Ltd. 認証
オンラインです

しきい値電流 0.5A レーザー ダイオード チップ電力変換効率 58%

しきい値電流 0.5A レーザー ダイオード チップ電力変換効率 58%
しきい値電流 0.5A レーザー ダイオード チップ電力変換効率 58%

大画像 :  しきい値電流 0.5A レーザー ダイオード チップ電力変換効率 58%

商品の詳細:
起源の場所: 蘇州中国
ブランド名: GaNova
お支払配送条件:
パッケージの詳細: クラス10000のクリーンルーム環境での真空パック、25枚入りカセットまたは枚葉容器。
支払条件: T/T

しきい値電流 0.5A レーザー ダイオード チップ電力変換効率 58%

説明
タイプ: 半導体レーザー 適用: レーザー印刷
パッケージのタイプ: 表面実装、標準パッケージ 実用温度: 15~55℃
波長: 915nm エミッターサイズ: 94μm
しきい電流: 0.5A 電力変換効率: 58%
ハイライト:

0.5A レーザー ダイオード チップ、915nm ダイオード チップ、レーザー ダイオード チップ 10W

,

915nm diode chips

,

Laser Diode Chip 10W

しきい値電流 0.5A レーザー ダイオード チップ電力変換効率 58%

サブマウント設計の 915nm 10W COS ダイオード レーザー チップ




レーザー ダイオードとシリコン ナノワイヤ導波路と光検出器のオンチップ統合が実証されています。GaInNAs/GaAs レーザー ダイオードをシリコン基板に直接フリップチップ ボンディングすることにより、効率的な熱放散が実現され、132K という高い特性温度が達成されました。レーザーと導波路の結合にはスポット サイズ コンバーターが使用され、効率は 60% を超えました。



光検出器は、InGaAs/InP ウエハーをシリコン導波路に直接結合し、金属-半導体-金属構造を形成することによって製造され、0.74 A/W もの高い応答性が得られました。レーザー ダイオードと光検出器の両方が単一のシリコン導波路に統合され、完全なオンチップ光伝送リンクが実証されました。





オプティカル
中心波長
915nm
出力電力
10W
スペクトル幅 FWHM
≤6nm
スロープ効率
1.0W/A
高速軸発散
60度
遅軸発散
11度
偏波モード
エミッターサイズ
94um
電気
しきい電流
0.5A
動作電流
12A
動作電圧
1.65V
電力変換効率
58%
熱の
動作温度
15~55℃
保管温度
-30~70℃
波長温度係数
0.3nm/℃
描く

しきい値電流 0.5A レーザー ダイオード チップ電力変換効率 58% 0



よくある質問

Q1: どの支払い方法をサポートしていますか?
あなたの選択のための T/T およびウェスタン・ユニオン

Q2: どのくらいの期間パッケージを受け取ることができますか?
通常 1-2 週間 FedEx、DHL Express、UPS、TNT



Q3: リードタイムは?
標準品はすべて在庫があります。速達便で3~4営業日以内に発送されます。カスタマイズされたスタックには 15 営業日かかります。

Q4: あなたは商社ですか、それともメーカーですか?
私たちは11年以上の経験を持つメーカーであり、すべての顧客に技術的なソリューションを提供しています.

Q5: あなたの品質を保証できますか?
もちろん、私たちは中国で最も評判の高いメーカーの1つです。私たちにとって品質は最も重要なことであり、私たちは評判を高く評価しています。最高の品質は常に私たちの原則です。
